Дроссельные шайбы, расходные диафрагмы вариации, разработка, реализация оптом в Челябинcке, по Российской Федерации, Содружеству Независимых Государств и Таможенному союзу.

Дроссельные шайбы, расходные диафрагмы вариации, разработка, реализация оптом в Челябинcке, по Российской Федерации, Содружеству Независимых Государств и Таможенному союзу.

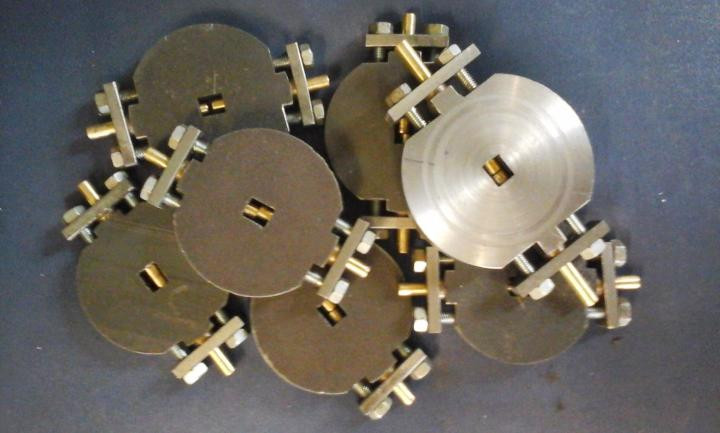

Упомянутые в заголовке продукты эксплуатируют в отоплении, перед потребителями тепла, на питающем или возвратном трубопроводе. Отличный пример, когда отопление необходимо не до конечных точек в системе, используют дроссельные шайбы на возвратном трубопроводе, или на входящих и выходящих частях трубопровода. Часто их используют и в системе отопления на полотенцесушители, например, для изменения напора воды и уменьшения отдачи тепла, из-за этого увеличивается энергоэффективность. Важными факторами выгоды данных изделий является низкая стоимость, быстрота изготовления, высокая точность и скорость настройки, надежность (преимущественно оцинкованных, нержавеющих расходных деталей).

Для сервиса, монтажа и замены удобней всего использовать детали располагаются меж фланцев, тогда они производятся с хвостовиком и он пломбируется. Имеются разные способы их инсталляции, часто рядом ставят запорные устройства для продувки и замера характеристик перед дроссельной шайбой и после нее. Один из способов это посредством сварки добавить прямо в трубопровод до или после закрытого запорного механизма, или производится дроссельный узел из серии деталей, в частности если по анализу Ø отверстия в изделии менее 2,7 миллиметра, когда нужно понизить давление на две и более атмосферы и не приобрести при этом негативный эффект кавитации, в этих ситуациях используют одну за одной от 2 аналогичных прокладок и более. При инсталляции важно запланировать место установки всех устройств так, чтобы к ним легкий и быстрый доступ и при ремонтных работах можно было отключать минимальную часть коммуникаций. Также распространена инсталляция в пожарных спец. сетях, гидрантах и кранах, близь клапанной арматуры или иных вентилях и кранах и головках по типу ГЦ, ГМ по требованиям пожарных служб к новостройкам или же при ликвидации нарушений и выдаче распоряжений в соц. учреждениях.

Дроссельные шайбы и расходные диафрагмы возможно установить на тепловом пункте, за грязевиком, промеж задвижки или же клапана и ответным фланцем зафиксированным на трубопроводе, это даст возможность заменять их или производить сервисное обслуживание без удаления среды, (имеет отношение лишь к фланцевым соединениям). В определённых сетях возможно произвести закрепление опорными кольцами. Как и на вертикальных теплопроводах, диафрагмы вставляется в крепёжное соединение в виде резьбы сгона, но этот вариант не очень удобен и более дорогостоящий. Так же стоит помнить в случаях когда имеется множество потребителей, то разумно составить план и сделать диафрагму для отдельного пользователя.

Вычисление РШ состоит из простых выражений и справочных таблиц, но важно наличие верных данных: затрата среды в трубопроводе, напор уменьшаемый диском (диаметр вн. отверстия, м2).  Если имеется технический чертеж, из него можно извлечь все условия и дополнительные требования для обработки и внесения изменений.
Что бы произвести расчёт отверстия диафрагмы используют простую формулу и специальные расчетные таблицы, а также предписания и рекомендации надзорных органов или экспертов. Не надо забывать, что в сети отопления диафрагма находится всегда под рабочим давлением.

Выбор материала диафрагмы и дроссельных шайб обусловливается транспортируемой средой, самые признанный вариант это Ст3, Ст20, и виды нержавеющей стали, для производств по нефтепереработке. На атомных и тепловых электростанциях, в основном используют жаростойкие и другие виды сталей с особыми свойствами.

Этими проверенными временем изделиями мы снабжаем объекты управляемые Ростехнадзором (Федеральная служба по экологическому, технологическому и атомному надзору).
Стандартные шайбы, дроссельные диафрагмы всегда вы всегда найдёте на наших складах. Доставим на удобное для вас место собственными силами и транспортной компанией.


На все ваши вопросы будем рады ответить в нашем офисе, по телефону, по электронной почте, указанной в контактах или же в форме обратной связи.
