Модификации и конструкции кранов

Краны, которые эксплуатируют без смазок, обеспечены конструктивно малым трением усилия промеж поверхностями запора и корпуса.
Краны с присутствием уплотнителя-смазки которую вводят при промеж поверхностью запора и корпуса во время обслуживания.
Так же проводится разделение по конструктиву запоров и патрубков:
1) Прямоугольные имеют отверстие в форме прямоугольника находящееся корпусе и запоре.
2) Зауженные имеют меньшую площадь отверстия в запоре чем в обычном трубопроводе.
3) Ромбовидные отверстия для прохода среды исполнено в форме ромба.
4) Многоходовые – с 3-мя или большим количеством патрубков, их используют для отвода используемой среды.
5) Эксцентриковые – имеющие пол запора и одностороннее перекрытие среды с хорошей пропускной способностью.
Краны изготавливают из различных сплавов и полимеров: классическая латунь и бронза, так же используются "экзотические" варианты использующие поверхности с нанесённым на них графитом или фторопластом для работы в агрессивных условиях.

Пробковые краны

Кран пробковый имеет такое название из-за того что состоит из конического корпуса или посадочное отверстие в форме цилиндра в котором находится затвор (так же называют пробка).
Затвор имеет сквозное отверстие, которое расположено подвижно относительно оси трубопровода и регулирует уровень затрат среды через кран. Положения затвора, разнящееся на девяносто градусов, обозначает закрыт или открыт свободный поток среды. Краны, и остальные поворотные арматуры, в монтаже требуют минимальных затрат, имеют простое управление, имеют быстрый принцип управления и мизерно влияют на свободу потока в трубопроводе. Из-за низкого гидравлического сопротивления они имеют низкий перепад давления и их просто сделать многоходовыми. Краны эксплуатируются на многих видах производства и что важно, при ситуациях, в которых перекрытие при пониженных температурах разрешено, и полости в арматуре малы.

Эксцентриковые краны

Арматуры с эксцентриками эксплуатируют в циклах отвода сточных вод и водоподачи. Запор способен менять свою упругость, что позволяет без смазки предоставить полную герметичность. Имеют минимальный износ, заклинивание и поэтому данные виды арматуры имеют широчайший спектр эксплуатации. Данные свойства обеспечены тем что запор и его уплотнительная поверхность вращаются без трения о корпус.

Футерованные краны

Изготовленные из относительно дешевого чугуна краны и покрытые изнутри тефлоном для повышения устойчивости к агрессивной среде, что делает их выгодным решением для многих видов трубопроводов с футерованными трубами. Но если происходит повреждение футеровки, корпус поражает коррозия.

Несмазываемые краны

Конструкция этой запорной арматуры проста и массово используется в нефтяной и химической промышленности, в которой наличие смазки не является возможной. Пробка с пружиной минимизирует износ запора и упрощает управление. Запоры в форме цилиндра или конуса делают возможным управление с минимальным усилием и без заеданий, так же имеют плюс в легкости технического обслуживания.
Можно отметить свойства некоторых пластиков самосмазываться, как у фторопласта, что делает эти краны применимыми в ситуациях, где стандартные смазки нельзя использовать. Арматуры без смазок с запором имеющим форму 2х сегментов, сочленённых в нескольких местах, имеющих упругий уплотнитель с помощью которого он прижат к корпусу крана. Запор исполнен со штоком крана и имеет ход 90 с использованием контролирующего устройства. В таком случае устранён износ уплотнителя, достигается максимальная герметичность и пожаростойкость в патрубках.

Краны со смазкой

Данный конструктив популярен в очистных и распред. установках, транспортировки, хранения продуктов нефтяянного производства. Смазка выпрыснутая под давлением в микро зазор проталкивается в невозвратный клапан по системе трубок промеж корпуса и затвора. Данное мероприятие позволяет защитить поверхности от воздействия агрессивной среды и устранить негерметичность. Так же используют фторопласт для достижения необходимых ТТХ.

Конические уравновешенные краны

Бывают ситуации когда в классических конических арматурах среда под давлением распространяется в пространство под запором и возможно заклинивание крана. Конические уравновешенные арматуры разработаны для устранения таких случаев и используют давления для установления равновесия действующих сил в кране.
Система находится в равновесии благодаря 2-ум отверстиям которые соединяют давление в системе и полость под запором, что исключает возможность его заклинивания. Но при этом для поворота пробки до упора необходимо регулярно проводить смазку.

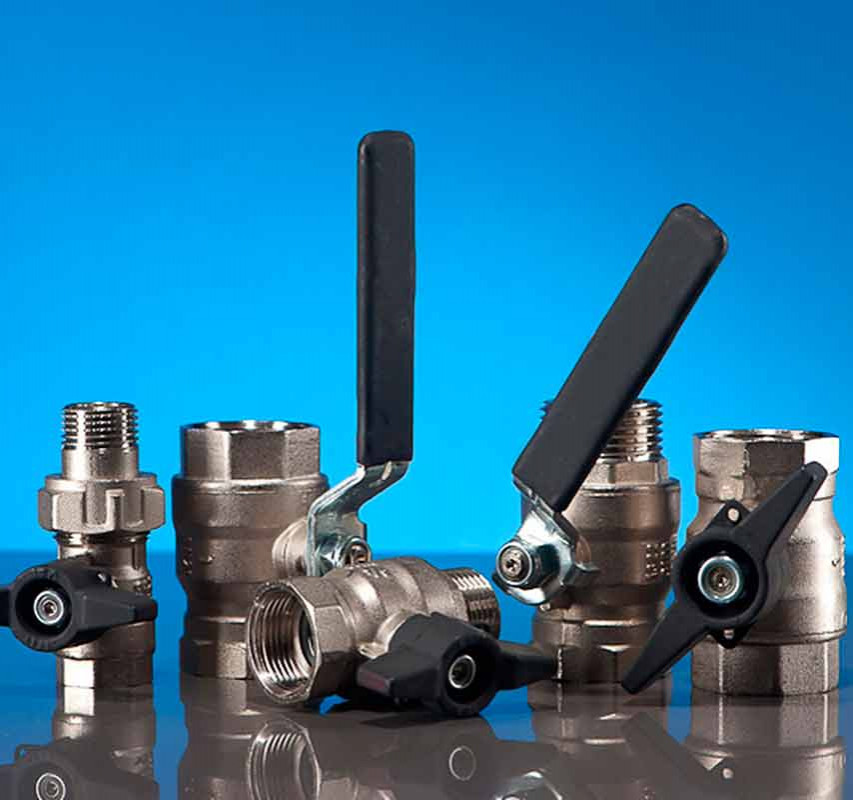

Шаровые краны

В наши дни укомплектованные полимерами и эластомерами полностью герметичные шаровая арматура, являлась прообразом "традиционных" кранов.
Важными свойствами современных шаровых арматур являются: низкий крутящий момент, малое гидросопротивление, малые затраты на производство, компактность и пожаробезопасность. Имеется 2 основных вида шаровых кранов:
- шаровой затвор удерживается уплотнительными кольцами
- шаровой затвор удерживается в опорах
Второй вариант используют для больших давлений и диаметров труб

Шаровые краны для низких температур

Очень большой диапазон использования шаровой арматуры при работе с низкими температурами. До минус 50 градусов для изготовления используют высокоуглеродистые стали, а для экстремальных температур до минус 196 градусов Цельсия из нержавеющей стали. Данные изделия используют в криогенных установках, транспортировке сжиженных газов. Полимерные уплотнения при отрицательных температурах становятся жёстче и повышают крутящий момент.

Шаровые краны для высоких температур

От жаростойкости уплотнителя зависит максимальная рабочая температура крана. Фторопласт имеет свойство сильно расширятся при воздействии высоких температур, что может разрушить конструкцию. Для ликвидации этого эффекта применяют примеси графита с силиконом.
Стандартные материалы эксплуатируются при температурах до 240 градусов Цельсия. При работе с температурами выше 240 градусов используют специальные примеси которые повышают этот предел до 350 градусов. Если уплотнитель выполнен из металла для работы в агрессивной среде рабочая температура может достигать до 1000 градусов. Шаровые краны используют в многих отраслях промышленности. Хорошо подходят для условий эксплуатации как с водой, кислотами, растворителями так и наиболее опасными, такими как метан, этилен, газообразный кислород.
